12月,6#爐進(jìn)行大修,我們對(duì)該爐進(jìn)行規(guī)范性檢查,發(fā)現(xiàn)一-級(jí)省煤器管磨損嚴(yán)重,水冷壁管也有局部管壁減薄現(xiàn)象(原壁厚δ=5mm,檢查發(fā)現(xiàn)部分管子壁厚δ=4mm)。因大修后-級(jí)省煤器多次爆管(管壁磨穿},我們的精力注重在一級(jí)省煤器的搶修和改造方面。同時(shí)，因?yàn)檫@臺(tái)鍋爐是我廠第一臺(tái)高壓鍋爐，運(yùn)行和檢修經(jīng)驗(yàn)都不足。所以，對(duì)水冷壁管壁的減薄未引起足夠的重視。

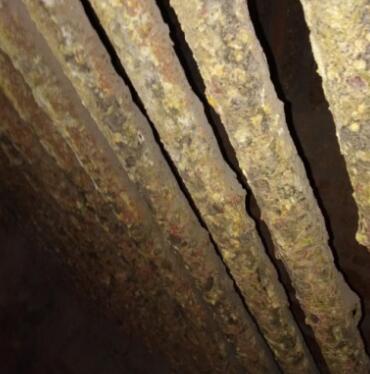

12月,6#爐進(jìn)行投產(chǎn)以來的第三次大修。我們組織對(duì)水冷壁管壁厚的測(cè)量工作，此時(shí)發(fā)現(xiàn)在燃燒器高度范圍即標(biāo)高11.0m至18.0m的區(qū)域內(nèi),爐前、后、左、右四墻的水冷壁管,均有不同程度的減薄(見圖2)。經(jīng)過仔細(xì)檢查測(cè)量，在該區(qū)域內(nèi)約2/3的管子均已減薄至3mm左右，取樣測(cè)量其中一根管子,其管壁僅為1.6mm。從檢查的情況來看，這部分水冷壁管隨時(shí)有可能爆管(因根據(jù)理論計(jì)算,水冷壁管安全壁厚為3.51mm,而省煤器爆管處的壁厚是1.2nmm),這將嚴(yán)重威脅6*爐的安全運(yùn)行。

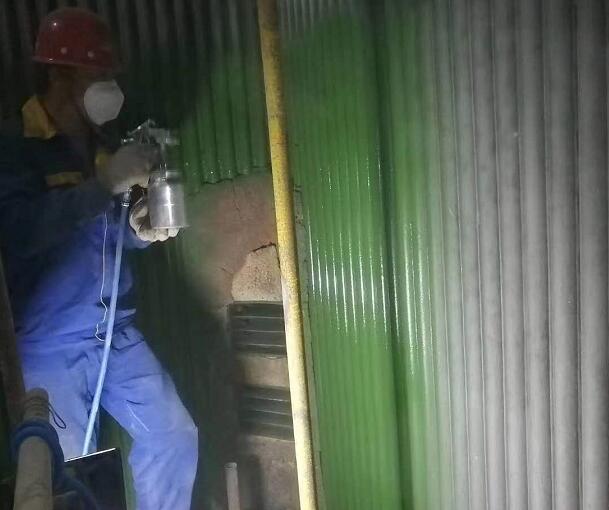

當(dāng)時(shí)，我們采取的臨時(shí)措施是納米陶瓷防腐耐磨涂料，對(duì)全部管壁減薄的管子表面進(jìn)行徐刷。
